產品簡介
．屬複動膜片引導式常開型電磁閥
．二口二位大流量系列，一體式法蘭口
．適用流體：水、空氣、輕油
．可訂製Viton、Silicone、EPDM止漏塞頭材質使用
注意事項：
．需有基本壓力0.5kgf-c㎡以上方可開啟
．裝配時，管路必須清潔乾靜
．為了延長使用壽命，應於電磁閥前安裝過濾器
．安裝須採用水平配管，不建議垂直式配管
．AC電壓容許：±10%；DC電壓容許差：±1%
不適用以下情況之流體：
．溫度高時為液態，冷卻時為固態
．腐蝕性流體

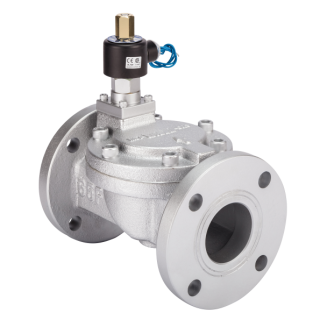

電磁閥
UW-35F-NO~100F-NO
－複動膜片引導式常開型電磁閥。
－二口二位大流量系列，一體式法蘭口。
－適用流體：水、空氣、輕油。
－可訂製VITON、SILICONE、EPDM止漏塞頭材質使用。
－二口二位大流量系列，一體式法蘭口。
－適用流體：水、空氣、輕油。
－可訂製VITON、SILICONE、EPDM止漏塞頭材質使用。
產品規格
使用電壓
DC24V
AC24V
AC110V
AC220V
AC380V
AC440V
AC24V
AC110V
AC220V
AC380V
AC440V
使用流體
． 水
． 空氣
． 輕油
． 空氣
． 輕油
流體溫度
． -5~+70℃
． -5~+80℃
． -5~+80℃
流體壓力
3 公斤以內
5 公斤以內
7 公斤以內
8 公斤以內
5 公斤以內
7 公斤以內
8 公斤以內
尺寸
．1-1/4"
．1-1/2"
． 2"
．2-1/2"
． 3"
． 4"
．1-1/2"
． 2"
．2-1/2"
． 3"
． 4"
閥體材質
． 鑄鐵
接續規格
．標準法蘭口 JIS 10K
． 法蘭口 ANSI 150LB
． 法蘭口 PN16
． 法蘭口 ANSI 150LB
． 法蘭口 PN16
搭配線圈
標準鐵殼型線圈
防水出線型線圈
DIN插頭式線圈
防水出線型線圈
DIN插頭式線圈
作動方式
常開型 (NO) Normal Open
詳細內容
選配商品
-
![]()
線圈組
防水出線 / 防水DIN 線圈 -
![]()
電磁管組
-
![]()
活動軸針、軸針固定座組
-
![]()
膜片、連結彈簧組
-
![]()
活動鐵心、中段固定座組
