產品簡介
．屬直複動連結膜片式常閉型電磁閥
．二口二位大流量系列，接式法蘭口
．可在低壓狀態下，直接操作
．適用流體：水、空氣、輕油、瓦斯、真空
．流體溫度如需使用至攝氏130℃，另可訂製Viton、Silicone、EPDM止漏塞頭與膜片材質使用
注意事項：
．裝配時，管路必須清潔乾靜
．為了延長使用壽命，應於電磁閥前安裝過濾器
．AC電壓容許：±10%；DC電壓容許差：±1%
．安裝須採用水平配管，不建議垂直式配管
不適用以下情況之流體：
．溫度高時為液態，冷卻時為固態
．腐蝕性流體

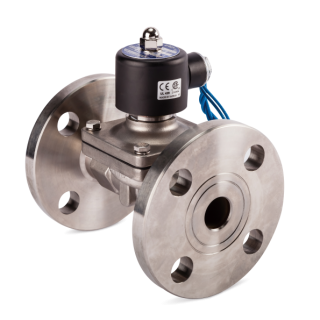

電磁閥
SUWF -15~50
－直複動連結膜片式常閉型電磁閥。
－二口二位大流量系列，接式法蘭口。
－可在低壓狀態下，直接操作。
－適用流體：水、空氣、輕油、瓦斯、真空。
－流體溫度如需使用至攝氏130℃，另可訂製VITON、SILICONE、EPDM（僅3/8"~1"）。
－二口二位大流量系列，接式法蘭口。
－可在低壓狀態下，直接操作。
－適用流體：水、空氣、輕油、瓦斯、真空。
－流體溫度如需使用至攝氏130℃，另可訂製VITON、SILICONE、EPDM（僅3/8"~1"）。
產品規格
使用電壓
DC12V
DC24V
AC24V
AC110V
AC220V
AC380V
AC440V
DC24V
AC24V
AC110V
AC220V
AC380V
AC440V
使用流體
． 水
． 空氣
． 輕油
． 真空
． 瓦斯
． 空氣
． 輕油
． 真空
． 瓦斯
流體溫度
． -5~+70℃
． -5~+80℃
-5℃~+130℃
． -5~+80℃
-5℃~+130℃
流體壓力
0.5 公斤以內
1 公斤以內
3 公斤以內
5 公斤以內
7 公斤以內
8 公斤以內
10 公斤以內
10^-3粗真空
1 公斤以內
3 公斤以內
5 公斤以內
7 公斤以內
8 公斤以內
10 公斤以內
10^-3粗真空
尺寸
． 1/2"
． 3/4"
． 1"
．1-1/4"
．1-1/2"
． 2"
． 3/4"
． 1"
．1-1/4"
．1-1/2"
． 2"
閥體材質
．不銹鋼304
．不銹鋼316
．不銹鋼316
接續規格
．標準法蘭口 JIS 10K
． 法蘭口 ANSI 150LB
． 法蘭口 PN16
． 法蘭口 ANSI 150LB
． 法蘭口 PN16
搭配線圈
標準鐵殼型線圈
防水出線型線圈
DIN插頭式線圈
德製NASS DIN 插頭式線圈
防水出線型線圈
DIN插頭式線圈
德製NASS DIN 插頭式線圈
作動方式
常閉型 (NC) Normal Close
詳細內容
選配商品
-
![]()
線圈組
防水出線 / 防水DIN / NASS防水DIN 線圈 -
![]()
電磁管組
-
![]()
活動鐵心、彈簧組
-
![]()
膜片、連結彈簧組
