產品簡介
．屬直複動連結膜片常閉型電磁閥
．二口二位大流量系列
．適用流體：真空
．可在無壓差狀態下，直接操作
．可訂製法蘭口接續規格(JIS 10K)ANSI 150LB、PN16
注意事項：
．裝配時，管路必須清潔乾靜
．為了延長使用壽命，應於電磁閥前安裝過濾器
．AC電壓容許：±10%；DC電壓容許差：±1%
．安裝須採用水平配管，不建議垂直式配管
不適用以下情況之流體：
．溫度高時為液態，冷卻時為固態
．腐蝕性流體

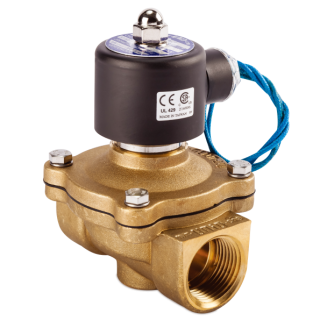

電磁閥
UV-10~50
－直複動連結膜片式常閉型電磁閥。
－二口二位大流量系列。
－適用流體：真空。
－可在低壓狀態下，直接操作。
－二口二位大流量系列。
－適用流體：真空。
－可在低壓狀態下，直接操作。
產品規格
使用電壓
DC12V
DC24V
AC24V
AC110V
AC220V
AC380V
AC440V
DC24V
AC24V
AC110V
AC220V
AC380V
AC440V
使用流體
． 真空
流體溫度
． -5~+70℃
． -5~+80℃
． -5~+80℃
流體壓力
10^-3粗真空
尺寸
． 3/8"
． 1/2"
． 3/4"
． 1"
．1-1/4"
．1-1/2"
． 2"
． 1/2"
． 3/4"
． 1"
．1-1/4"
．1-1/2"
． 2"
閥體材質
． 銅
接續規格
．標準內牙 BSPT (PT牙)
． 內牙 BSP (PF牙)
． 內牙 NPT
． 內牙 BSP (PF牙)
． 內牙 NPT
搭配線圈
標準鐵殼型線圈
防水出線型線圈
DIN插頭式線圈
德製NASS DIN 插頭式線圈
防水出線型線圈
DIN插頭式線圈
德製NASS DIN 插頭式線圈
作動方式
常閉型 (NC) Normal Close
詳細內容
選配商品
-
![]()
線圈組
防水出線 / 防水DIN / NASS防水DIN 線圈 -
![]()
電磁管組
-
![]()
活動鐵心、彈簧組
-
![]()
膜片、連結彈簧組
