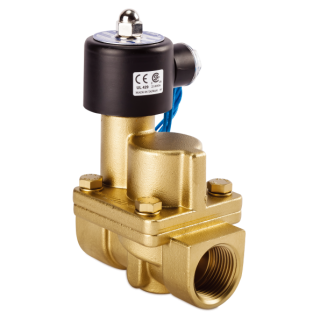

電磁閥

  1. 常閉型

UPS-15~25

－複動活塞引導式常閉型電磁閥。
－二口二位大流量系列。
－適用流體：水、空氣、蒸氣、輕油。
－特別適用於動作頻率高之工作場所。
－可訂製VITON、SILICONE、EPDM止漏塞頭材質使用。
－可訂製法蘭口接續規格JIS10K、ANSI150LB、PN16。
產品規格
使用電壓
DC12V
DC24V
AC24V
AC110V
AC220V
AC380V
AC440V
使用流體
．　水　　
．　空氣　
．　輕油　
．　蒸氣　
流體溫度
． -5~+70℃
． -5~+80℃
-5℃~+130℃
-5℃~+185℃
流體壓力
1　公斤以內
3　公斤以內
5　公斤以內
7　公斤以內
8　公斤以內
10 公斤以內
尺寸
．　1/2"
．　3/4"
．　 1"
閥體材質
．　　銅　　
接續規格
．標準內牙　BSPT (PT牙)　
．　　內牙　BSP　 (PF牙)
．　　內牙　NPT　　　　
搭配線圈
標準鐵殼型線圈
防水出線型線圈
DIN插頭式線圈
德製NASS DIN 插頭式線圈　
作動方式
常閉型 (NC)　Normal Close
UPS-15~25
檔案下載
詳細內容


 產品簡介

．屬複動活塞引導式常閉型電磁閥

．二口二位大流量系列

．適用流體：水、空氣、蒸氣、輕油

．特別適用於動作頻率高之工作場所

．可訂製Viton、Silicone、EPDM止漏塞頭材質使用

．可訂製法蘭口接續規格(JIS 10K)ANSI 150LB、PN16

注意事項：

．需有基本壓力0.5kgf-c㎡以上方可開啟

．裝配時，管路必須清潔乾靜

．為了延長使用壽命，應於電磁閥前安裝過濾器

．安裝須採用水平配管，不建議垂直式配管

．AC電壓容許：±10%；DC電壓容許差：±1%

不適用以下情況之流體：

．溫度高時為液態，冷卻時為固態

．腐蝕性流體

．黏度超過20cst以上流體者

專業認證：
ISO 9001
CE
CSA
UL429

選配商品

  • 線圈組

    防水出線 / 防水DIN / NASS防水DIN 線圈

  • 電磁管組

  • 活動鐵心、彈簧組

  • 活塞、彈簧組
